Датчик ваги С16А2С3/20Т

Описание товара

Тензометрический датчик для автомобильных, вагонных весов производства Германия, есть китайские аналоги

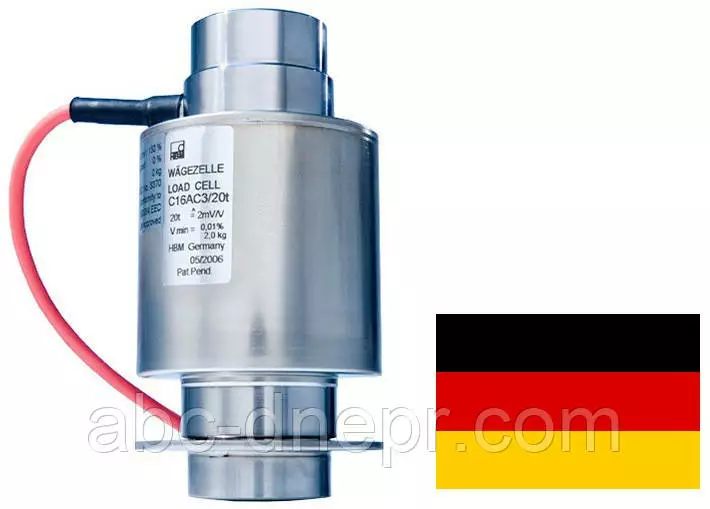

Тензодатчик HBM C16A-C3-20t

Краткое описание

функция самоустановки
максимальная нагрузка: 20 т … 400 т
простота монтажа
нержавеющая сталь, лазерная сварка, IP68
поверка для коммерческого применения:
до 5 000 делений (OIML R60)
до 10 000 делений (NTEP class III LM)
оптимизация для параллельного подключения с угловой коррекцией
оптимизация для параллельного подключения посредством компенсации смещенной нагрузки
соответствие требованиям ЭМС согласно EN 45 501
взрывобезопасное исполнение согласно ATEX 95 (опционально)

Технические характеристики:

Номинальная нагрузка (Еmax)

20, 30, 40, 60, 100, 200 т

Номинальная чувствительность (РКП)

2±0.002 мВ/В

Класс точности

С3(OIML R60 0.1, D1-C5)

Баланс ноля

±1%

Температурное отклонение чувствительности

±0,02%/10°С

Температурное отклонение ноля

±0,02%/10°С

Входное сопротивление

400±10Ω; 700±20Ω

Выходное сопротивление

352±З 352±5Ω(15м)(23м); 706±7Ω(25м)

Сопротивление изоляции

>5000МΩ

Диапазон термокомпенсации

-40...+40°С

Диапазон рабочих температур

-50...+70°С

Предельно допустимая нагрузка

150% Етах

Разрушающая нагрузка

250% Етах

Рекомендуемое напряжение питания

10...12 В

Максимальное напряжение питания

15В

Класс защиты

IР68

Материал корпуса: Легированная сталь, нержавеющая сталь

Кабель: длина: 8м(10т),12м(20-25т), 14м(30т),16м(30-35т); диаметр: 06мм

Габаритные размеры:

Схема подключения:
