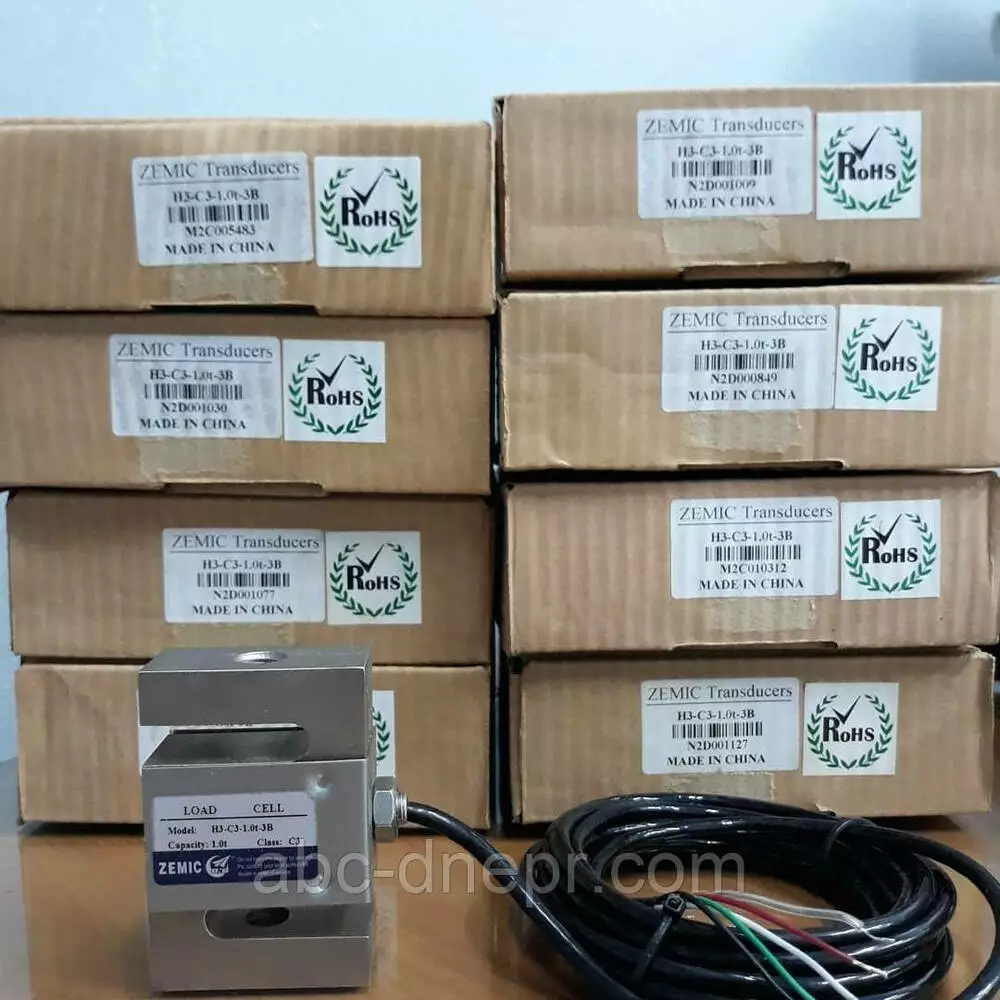

Тензодатчик H3-C3-50...500кг

Описание товара

Характерные особенности:

Принцип работы - сжатие и растяжение.

Материал - конструкционная сталь с никелевым покрытием.

Применение - подвесные, конверсионные, бункерные и другое электронное весовое оборудование.

Узлы встройки - HL-3-001/002, HL-3-003, Hl-3-004.

Номинальная

нагрузка

Класс Точность

Модель

25 кг
С3
H3-C3-25kg-3B

50 кг
С3
H3-C3-50kg-3B

100 кг
С3
H3-C3-100kg-3B

150 кг
С3
H3-C3-150kg-3B

200 кг
С3
H3-C3-200kg-3B

250 кг
С3
H3-C3-250kg-3B

300 кг
С3
H3-C3-300kg-3B

500 кг
С3
H3-C3-500kg-3B

600 кг
С3
H3-C3-600kg-3B

750 кг
С3
H3-C3-750kg-3B

1 т
С3
H3-C3-1.0t-3B

1.5 т
С3
H3-C3-1.5t-3B

2 т
С3
H3-C3-2.0t-6B

2.5 т
С3
H3-C3-2.5t-6B

3 т
С3
H3-C3-3.0t-6B

5 т
С3
H3-C3-5.0t-6B

7.5 т
С3
H3-C3-7.5t-6B

10 т
С3
H3-C3-10t-6B

ПОДКЛЮЧЕНИЕ

Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

Технические характеристики

Класс точности
OIML R60 C3
N10
Температ. отклонение чувствительности (%FS/10°С )
0.014

Номинальная чуствительность (мВ/В)
2.0±0.004
3.0±0.008
Температ. отклонение нуля (%FS/10°С )
0.017

Общая ошибка (%FS)
0.02
Диапазон термокомпенсации, °С
-10 -+40

Нелинейность (%FS)
0.02
Рабочий диапазон температур, °С
-35 -+65

Гистерезис (%FS)
0.01
Диапазон напряжения питания (В)
5-12(DC)

Ползучесть(%FS/30мин)
0.02
Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

350±3.5
Предельная нагрузка (%FS)
150

Выходное сопротивление (Ω)
350±3.5
Разрушающая нагрузка(%FS)
300

Сопротивление изоляции (MΩ)
≥5000(50DVC)
Класс защиты по EN 60 529
IP 67

Баланс нуля ( %РКП)
1.5
1.0
Длина кабеля, м
3 (0.025-0.75т), 6 (1-30т), 6 (1-20Klb)

Спецификация кабеля
4-х жильный экранированный в Ø 5 мм в ПВХ оплетке

нагрузка/размеры

Собственный вес датчика, кг
Размеры, мм

L
H
b
B
M

25 - 50 кг
0.6
50.8
76.2
12.7
14.5
M8

100 - 150 кг
0.8
50.8
76.2
19.0
20.8
M10x1.5

200 - 750 кг
0.8
50.8
76.2
19.0
20.8
M12x1.75

1 - 1.5 т
0.9
50.8
76.2
25.4
27.2
M12x1.75

2 - 5 т
1.5
76.2
76.2
25.4
27.2
M20x1.5

7.5 - 10 т
7.1
125
101.6
50
-
M33x3
